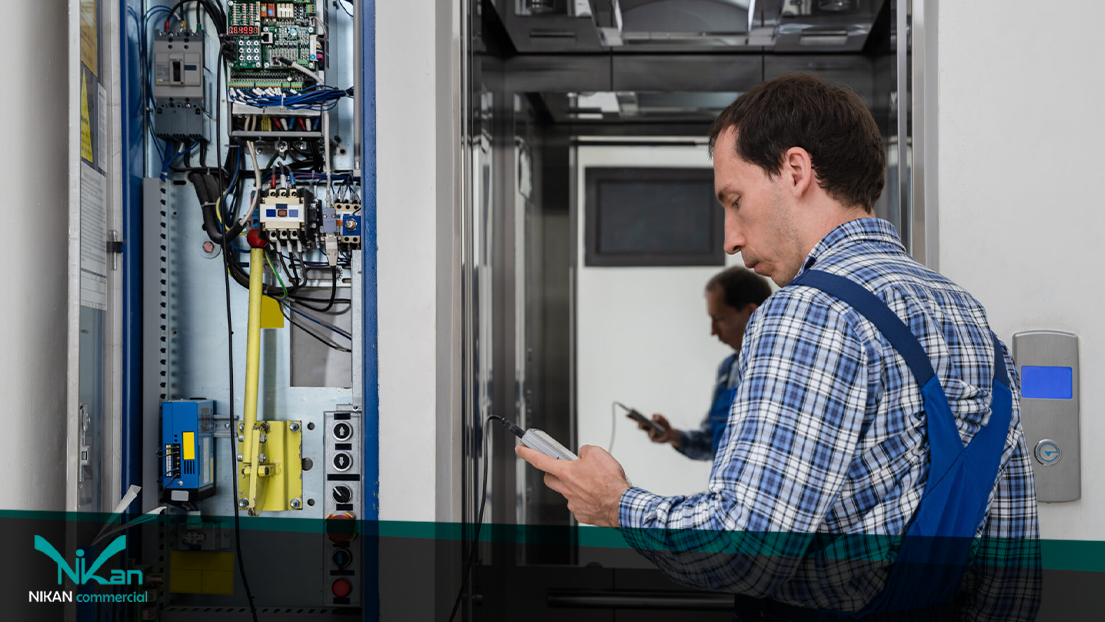

تابلو فرمان یکی از مهم‌ترین بخش‌های آسانسور است که وظیفه مدیریت حرکت کابین، کنترل موتور، هماهنگی عملکرد درب‌ها و نظارت بر مدارهای ایمنی را بر عهده دارد. این مجموعه با دریافت اطلاعات از حسگرها و تجهیزات مختلف، فرمان‌های لازم را صادر می‌کند تا آسانسور بتواند به‌صورت منظم و ایمن بین طبقات جابه‌جا شود. به همین دلیل، هرگونه خرابی تابلو فرمان یا اختلال در عملکرد آن ممکن است باعث توقف آسانسور، حرکت نامنظم یا از کار افتادن بخشی از تجهیزات شود.
بااین‌حال، خرابی تابلو فرمان همیشه به معنای آسیب‌دیدن برد اصلی یا نیاز به تعویض کامل تابلو نیست. گاهی مشکلاتی مانند نوسان برق، قطع‌شدن مدار ایمنی، اختلال در حسگرها یا خرابی قطعات جانبی، عملکرد سیستم را مختل می‌کنند و باعث نمایش خطا روی تابلو می‌شوند. تشخیص تفاوت میان این موارد اهمیت زیادی دارد؛ زیرا تعمیر نادرست یا تعویض غیرضروری قطعات می‌تواند هزینه‌های نگهداری آسانسور را افزایش دهد.
در این مقاله، ابتدا با اجزای اصلی تابلو فرمان آشنا می‌شویم، سپس علائم و علت‌های رایج خرابی آن را بررسی می‌کنیم و در ادامه، درباره خطاهای متداول، روش اصولی عیب‌یابی و راهکارهای پیشگیری از بروز مشکلات بیشتر توضیح می‌دهیم.
تابلو فرمان آسانسور از چه اجزایی تشکیل شده است؟
برای شناخت بهتر علت خرابی تابلو فرمان، ابتدا باید بدانیم این مجموعه از چه بخش‌هایی تشکیل شده و هر قطعه چه وظیفه‌ای دارد. ساختار تابلوفرمان با توجه به نوع آسانسور، سیستم محرکه و سازنده می‌تواند متفاوت باشد؛ اما معمولا اجزای زیر در آن‌ها وجود دارند:
- برد اصلی کنترل: اطلاعات ورودی را پردازش می‌کند و فرمان‌های لازم برای حرکت و توقف آسانسور را صادر می‌کند.
- منبع تغذیه و مدارهای حفاظتی: برق موردنیاز بخش‌های مختلف را تامین می‌کنند و در برابر برخی اختلالات الکتریکی از مدار محافظت می‌کنند.
- کنتاکتورها و رله‌ها: وظیفه قطع و وصل مدارهای قدرت و کنترل را بر اساس طراحی سیستم بر عهده دارند.
- درایو کنترل سرعت: در آسانسورهای مجهز به سیستم کنترل دور، سرعت و گشتاور موتور را مدیریت می‌کند.
- ترمینال‌ها و سیم‌کشی: ارتباط الکتریکی میان تابلو، موتور، حسگرها، درب‌ها و سایر تجهیزات را برقرار می‌کنند.

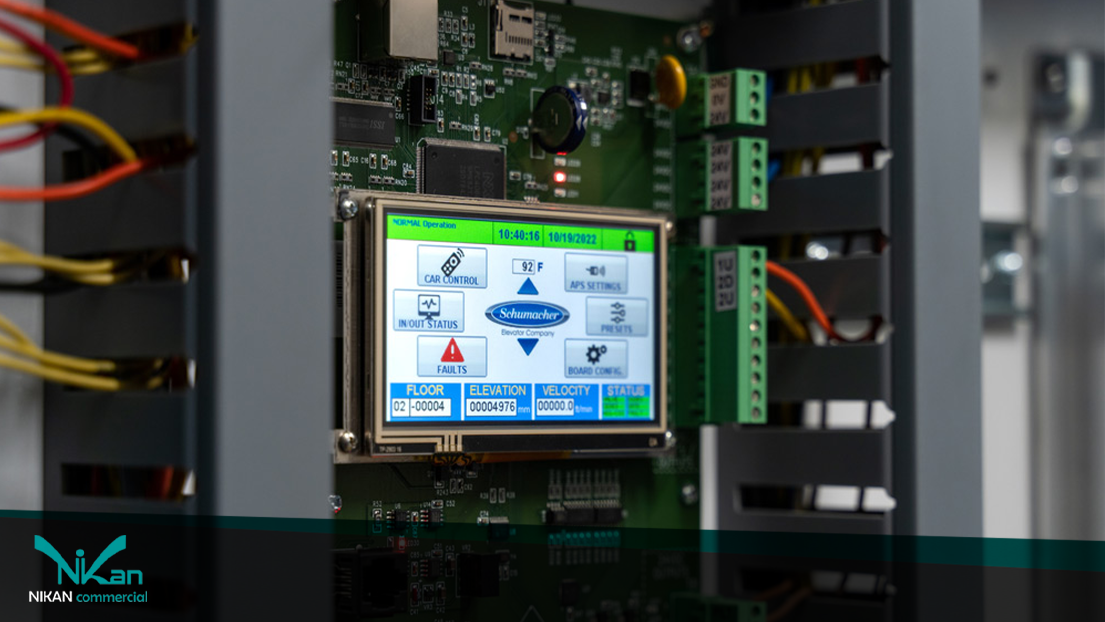

- نمایشگر و رابط تنظیمات: وضعیت سیستم، پارامترها و کدهای خطا را در اختیار سرویس‌کار قرار می‌دهند.
علاوه بر این قطعات، مدار ایمنی، تجهیزات تشخیص موقعیت و حسگرهای مرتبط با درب و حرکت نیز در عملکرد کلی آسانسور نقش دارند. از آنجا که این اجزا با یکدیگر در ارتباط هستند، تشخیص منشا اختلال مستلزم بررسی کل سیستم است.
علائم عمومی خرابی تابلو فرمان آسانسور چیست؟
خرابی تابلو فرمان ممکن است به‌صورت ناگهانی اتفاق بیفتد یا با نشانه‌هایی تدریجی همراه باشد. توجه به این علائم به مدیر ساختمان و سرویس‌کار کمک می‌کند تا مشکل را زودتر شناسایی کنند. البته هیچ‌یک از نشانه‌های زیر به‌تنهایی خرابی قطعی تابلو را اثبات نمی‌کند.
1. حرکت نکردن آسانسور
اگر آسانسور به درخواست‌های طبقات پاسخ ندهد یا پس از روشن‌شدن سیستم حرکت نکند، ممکن است تغذیه تابلو، مدار ایمنی، برد کنترل، درایو یا تجهیزات وابسته دچار مشکل شده باشند. همچنین قطع یکی از فازها، اختلال در فرمان حرکت یا فعال‌بودن یک کلید حفاظتی می‌تواند مانع راه‌اندازی شود.
2. توقف ناگهانی یا از کار افتادن آسانسور
توقف آسانسور در حین حرکت می‌تواند ناشی از فعال‌شدن مدار ایمنی، تشخیص خطا در درایو، اختلال در حسگرهای موقعیت یا مشکل در سیستم محرکه باشد. در چنین شرایطی، تابلو ممکن است برای جلوگیری از ادامه کار در وضعیت غیرایمن، فرمان توقف صادر کند. بنابراین باید علت توقف بررسی شود و نباید آن را بدون شواهد کافی به خرابی برد نسبت داد.
3. عملکرد نامنظم درب‌ها
بازنشدن یا بسته‌نشدن درب، طولانی‌شدن زمان بسته‌شدن و عدم دریافت فرمان حرکت پس از بسته‌شدن درب، از نشانه‌های احتمالی اختلال در سیستم کنترل هستند. بااین‌حال، خرابی موتور درب، سنسور، قفل مکانیکی یا اتصالات نیز می‌تواند همین علائم را ایجاد کند.
4. نمایش مکرر کدهای خطا
اگر یک خطا به‌طور مداوم تکرار شود یا پس از رفع ظاهری مشکل دوباره ظاهر شود، لازم است علت اصلی آن بررسی شود. تکرار خطا ممکن است نشانه وجود مشکل در تغذیه، سیم‌کشی، حسگرها یا یکی از قطعات کنترلی باشد.
5. بوی سوختگی، داغ‌شدن یا صدای غیرعادی
بوی سوختگی، آثار تغییر رنگ روی قطعات، داغ‌شدن غیرعادی یا صدای نامتعارف رله‌ها و کنتاکتورها از نشانه‌هایی هستند که باید جدی گرفته شوند. این وضعیت ممکن است بر اثر اتصال نامناسب، اضافه‌جریان، خرابی قطعه یا تهویه نامناسب ایجاد شود. در صورت مشاهده چنین علائمی، آسانسور باید از سرویس خارج شود تا متخصص وضعیت را بررسی کند.
علل رایج خرابی تابلو فرمان آسانسور
پس از شناسایی علائم، نوبت به بررسی علت‌های احتمالی می‌رسد. با شناخت این عوامل، می‌توان علت اصلی خرابی را دقیق‌تر تشخیص داد و از تعویض غیرضروری قطعات و باقی‌ماندن مشکل جلوگیری کرد.
1. نوسان برق و اختلال در برق ورودی
یکی از عوامل مهم بروز اختلال در تابلو فرمان، نامناسب‌بودن کیفیت برق ورودی است. افت یا افزایش ولتاژ، قطع یکی از فازها، عدم تعادل فازها و برخی اختلالات گذرا می‌توانند باعث عملکرد نامناسب منبع تغذیه، درایو یا تجهیزات کنترلی شوند. در بعضی شرایط، سیستم حفاظتی تابلو برای جلوگیری از آسیب‌دیدن قطعات، آسانسور را متوقف می‌کند. اگر مشکل برق ورودی برطرف نشود، ممکن است خطا به‌صورت مکرر تکرار شود و در بلندمدت به قطعات الکترونیکی فشار وارد کند.
راهکار مناسب، بررسی برق ورودی و عملکرد تجهیزات حفاظتی توسط فرد متخصص است. استفاده از تجهیزات حفاظتی متناسب با مشخصات سازنده نیز می‌تواند به کاهش خطر آسیب ناشی از اختلالات برق کمک کند.
2. خرابی برد اصلی و قطعات الکترونیکی تابلو فرمان
برد اصلی مسئول پردازش اطلاعات و هماهنگی فرمان‌های کنترلی است. خرابی قطعات الکترونیکی، آسیب‌دیدن مسیرهای مدار چاپی، فرسودگی برخی اجزا یا ورود رطوبت و آلودگی به برد می‌تواند عملکرد آن را مختل کند.
این مشکل ممکن است با روشن‌نشدن نمایشگر، پاسخ‌ندادن سیستم به فرمان‌ها، ثبت خطاهای نامتعارف یا اختلال در ارتباط میان بخش‌های مختلف همراه باشد. البته چنین علائمی همیشه نشان‌دهنده خرابی برد نیستند و باید ابتدا تغذیه، اتصالات و ورودی‌های کنترلی بررسی شوند. در صورت تایید خرابی برد، تعمیر یا تعویض آن باید با توجه به مدل تابلو، سازگاری قطعات و شرایط فنی سیستم انجام شود. اگر آسیب گسترده باشد، بررسی گزینه‌های جایگزین نیز ضرورت پیدا می‌کند؛ در این شرایط، اطلاع از قیمت تابلو فرمان و مقایسه آن با هزینه تعمیر می‌تواند به تصمیم‌گیری آگاهانه‌تر کمک کند.
3. فرسودگی کنتاکتورها و رله‌ها
کنتاکتورها و رله‌ها در طول کارکرد، بارها قطع‌و‌وصل می‌شوند. این عملکرد مکرر می‌تواند به‌مرور موجب فرسودگی کنتاکت‌ها، افزایش مقاومت اتصال، ایجاد حرارت یا اختلال در عملکرد مکانیکی قطعه شود. برای مثال، اگر کنتاکتور نتواند به‌درستی عمل کند یا وضعیت کنتاکت کمکی آن با فرمان صادرشده مطابقت نداشته باشد، تابلو ممکن است خطای مربوط به کنتاکتور را ثبت کند یا از ادامه حرکت جلوگیری کند. بررسی وضعیت کنتاکت‌ها، اتصالات و عملکرد قطعه باید توسط سرویس‌کار متخصص انجام شود. تعویض کنتاکتور نیز باید با درنظرگرفتن مشخصات الکتریکی و شرایط کاری آن صورت گیرد.
4. شل‌شدن اتصالات و آسیب‌دیدن سیم‌کشی
اتصالات نامناسب می‌توانند باعث قطع و وصل متناوب سیگنال‌ها، افت ولتاژ موضعی، ایجاد حرارت یا اختلال در عملکرد مدارهای کنترلی شوند. لرزش، فرسودگی سیم‌ها، نصب غیراصولی و شرایط نامناسب محیطی از عواملی هستند که احتمال بروز این مشکل را افزایش می‌دهند. بازبینی دوره‌ای ترمینال‌ها، وضعیت عایق سیم‌ها و اتصالات، طبق دستورالعمل سازنده، می‌تواند از بسیاری از این اختلالات جلوگیری کند.
5. خرابی منبع تغذیه و فیوزها
منبع تغذیه، ولتاژ موردنیاز مدارهای کنترلی را فراهم می‌کند. اگر این بخش نتواند ولتاژ مناسب و پایداری ارائه دهد، برد اصلی و تجهیزات وابسته ممکن است دچار اختلال شوند. سوختن فیوز نیز می‌تواند باعث از کار افتادن یک بخش یا کل سیستم شود؛ اما تعویض فیوز بدون یافتن علت سوختن آن، راهکار مطمئنی نیست. اضافه‌جریان، اتصال کوتاه یا خرابی یکی از تجهیزات می‌تواند عامل اصلی باشد. بنابراین، پیش از جایگزینی فیوز باید علت قطع مدار مشخص شود و از فیوزی با مشخصات مورد تایید سازنده استفاده شود.
6. اختلال در درایو و سیستم کنترل موتور
در آسانسورهای دارای درایو، این قطعه، سرعت و عملکرد موتور را تنظیم می‌کند و اطلاعاتی درباره وضعیت کارکرد خود ارائه می‌دهد. خطاهای مربوط به اضافه‌جریان، افزایش دما، افت ولتاژ یا مشکلات ارتباطی ممکن است باعث توقف سیستم شوند.
در این حالت، منشا مشکل لزوما برد اصلی تابلو نیست. برای مثال، اختلال در موتور، بار مکانیکی نامناسب، عملکرد نادرست ترمز یا شرایط نامناسب برق ورودی نیز ممکن است در بروز خطای درایو نقش داشته باشند. بررسی تاریخچه خطاها، پارامترهای کاری و شرایط واقعی موتور، به متخصص کمک می‌کند تا علت را از میان عوامل احتمالی مشخص کند.
7. خرابی حسگرها و مدار ایمنی
تابلو فرمان برای کنترل حرکت و جلوگیری از عملکرد ناایمن، به اطلاعات حسگرها و وضعیت مدار ایمنی وابسته است. خرابی حسگر موقعیت، قطع‌شدن کلید حفاظتی، اختلال در قفل درب یا فعال‌شدن یکی از تجهیزات ایمنی ممکن است باعث توقف آسانسور شود. در این شرایط، تابلو ممکن است به‌درستی از ادامه حرکت جلوگیری کند. به همین دلیل، نباید هر توقفی را خرابی دستگاه دانست؛ گاهی سیستم حفاظتی دقیقا مطابق وظیفه خود عمل کرده است. مدار ایمنی نباید برای رفع خطا به‌صورت خودسرانه پل زده یا از عملکرد خارج شود. بررسی و رفع مشکل باید مطابق الزامات ایمنی و توسط تکنسین مجاز انجام شود.
8. گرما، رطوبت، گردوغبار و تهویه نامناسب
محیط نصب تجهیزات بر عمر قطعات آسانسور تاثیر می‌گذارد. دمای بالا می‌تواند باعث افزایش حرارت قطعات الکترونیکی و تجهیزات قدرت شود. رطوبت و آلودگی نیز احتمال خوردگی اتصالات، ایجاد نشتی جریان و آسیب‌دیدن برد را افزایش می‌دهند. اگر فضای نصب تابلو، تهویه مناسبی نداشته باشد یا گردوغبار به داخل آن نفوذ کند، شرایط برای افزایش دما و اختلال در عملکرد تجهیزات فراهم می‌شود. حفظ شرایط محیطی مناسب، بررسی فن‌ها در صورت وجود و رسیدگی دوره‌ای به وضعیت تابلو از اقدامات مهم برای کاهش احتمال خرابی هستند.

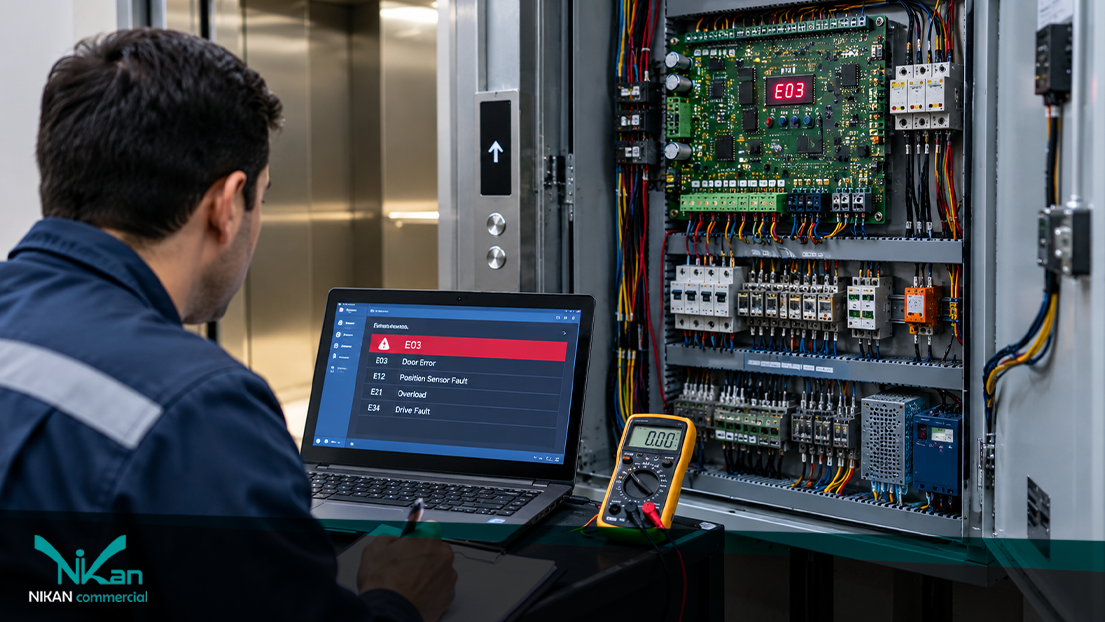

لیست خطاهایی که تابلو فرمان آسانسور نمایش می‌دهد
کدهای خطا یکی از مهم‌ترین ابزارهای تشخیص مشکل هستند. این کدها به سرویس‌کار کمک می‌کنند تا محدوده اختلال را مشخص کند؛ بااین‌حال، معنی دقیق آن‌ها به برند، مدل تابلو، نسخه نرم‌افزار و تنظیمات سیستم وابسته است. بنابراین، نمی‌توان یک کد را در تمام تابلوهای فرمان به یک علت ثابت نسبت داد.
برخی از خطاهای رایج عبارت‌اند از:
- خطای مدار ایمنی (Safety Error): ممکن است نشان‌دهنده بازبودن یکی از کلیدهای ایمنی، اختلال در قفل درب یا قطع‌شدن بخشی از مدار حفاظتی باشد.
- خطای کنتاکتور (Contactor Error): می‌تواند به عدم تطابق وضعیت کنتاکتور با فرمان صادرشده یا مشکل در کنتاکت کمکی مربوط باشد.
- خطای زمان حرکت (Travel Time Error): زمانی مطرح می‌شود که حرکت آسانسور در محدوده زمانی تعریف‌شده تکمیل نشود. علت می‌تواند از حسگر موقعیت تا موتور، ترمز یا موانع حرکتی متفاوت باشد.
- خطای درب (Door Error): ممکن است به بسته‌نشدن درب، عملکرد نامناسب قفل یا اختلال در تجهیزات کنترل درب مربوط باشد.
- خطای درایو یا موتور: معمولا برای اعلام شرایط غیرعادی در سیستم محرکه ثبت می‌شود و نیازمند بررسی اطلاعات تکمیلی است.
- خطای اضافه‌بار (Overload): در صورت تشخیص بار بیش از حد مجاز، سیستم می‌تواند از حرکت آسانسور جلوگیری کند.
برای تفسیر دقیق هر پیام، باید کد ثبت‌شده با دفترچه راهنمای همان تابلو تطبیق داده شود. ثبت زمان وقوع خطا، شرایط حرکت و کدهای قبلی نیز به تشخیص بهتر کمک می‌کند.
چگونه از خرابی تابلو فرمان آسانسور پیشگیری کنیم؟
اگرچه نمی‌توان تمام خرابی‌ها را پیش‌بینی کرد، نگهداری منظم می‌تواند احتمال بسیاری از مشکلات را کاهش دهد.
- سرویس دوره‌ای آسانسور را مطابق برنامه نگهداری و الزامات فنی انجام دهید.
- وضعیت اتصالات، فیوزها، کنتاکتورها و سایر قطعات را به‌صورت تخصصی بررسی کنید.
- از مناسب‌بودن شرایط برق ورودی و عملکرد تجهیزات حفاظتی اطمینان حاصل کنید.
- دما، رطوبت، گردوغبار و تهویه فضای نصب تابلو را تحت کنترل نگه دارید.
- سابقه خطاها، تعمیرات و قطعات تعویض‌شده را ثبت کنید تا روند تکرار مشکلات قابل پیگیری باشد.
- از تغییر خودسرانه تنظیمات یا استفاده از قطعات ناسازگار با سیستم خودداری کنید.
نکته مهم این است که سرویس منظم فقط برای رفع ایرادهای موجود نیست؛ بلکه فرصتی برای شناسایی نشانه‌های فرسودگی پیش از تبدیل‌شدن آن‌ها به خرابی جدی فراهم می‌کند. همچنین، هنگام تعمیر یا تعویض قطعات، باید از سازگاری آن‌ها با مدل تابلو و مشخصات فنی آسانسور اطمینان حاصل کرد. در زمان خرید قطعات آسانسور، توجه به کیفیت، مشخصات فنی و تأییدیه‌های معتبر می‌تواند از بروز اختلال‌های مجدد و تحمیل هزینه‌های اضافی جلوگیری کند.
جمع‌بندی
در این مقاله، ابتدا با اجزای اصلی تابلو فرمان آسانسور آشنا شدیم، سپس علائم عمومی خرابی، علت‌های رایج مانند نوسان برق، آسیب برد، فرسودگی کنتاکتورها، اختلال سیم‌کشی و مشکلات حسگرها را بررسی کردیم. همچنین به معنی خطاهای متداول، مراحل اصولی عیب‌یابی و راهکارهای پیشگیری از خرابی پرداختیم.
مهم‌ترین نکته این است که خرابی تابلو فرمان همیشه منشا اصلی اختلال آسانسور نیست و تشخیص دقیق به بررسی ارتباط میان تابلو، موتور، درب‌ها و مدارهای ایمنی نیاز دارد. ثبت کد خطا، انجام سرویس منظم و سپردن بررسی‌های فنی به افراد متخصص، بهترین راه برای جلوگیری از تعمیرات غیرضروری و کاهش خطرهای احتمالی است.
اما اگر پس از عیب‌یابی مشخص شد که تعویض یکی از قطعات ضروری است، انتخاب قطعه‌ی درست به اندازه‌ی تشخیص درست اهمیت دارد. قطعه‌ی نامناسب یا غیراصل می‌تواند همان مشکل را دوباره ایجاد کند و هزینه‌ها را بالاتر ببرد. بازرگانی نیکان لیفت با بیش از ۱۰ سال سابقه در واردات قطعات اصل و اورجینال برندهای معتبر اروپایی، همراه شماست؛ تمام قطعات این مجموعه با گارانتی دوساله و خدمات پس از فروش عرضه می‌شود. تیم مشاوره‌ی نیکان لیفت هم پیش از ثبت سفارش، شما را برای انتخاب قطعه‌ی سازگار با سیستم آسانسورتان راهنمایی می‌کند.
سوالات متداول
نوسان یا اختلال برق ورودی، فرسودگی قطعات، اتصالات نامناسب، آسیب‌دیدن برد و مشکلات محیطی از علت‌های رایج هستند. بااین‌حال، عامل اصلی در هر آسانسور باید بر اساس علائم، کدهای خطا و بررسی فنی مشخص شود.
حرکت‌نکردن آسانسور، توقف‌های تکراری، نمایش خطا، عملکرد نامنظم درب‌ها، بوی سوختگی یا داغ‌شدن غیرعادی تابلو می‌توانند نشانه اختلال باشند. هیچ‌یک از این علائم به‌تنهایی خرابی قطعی تابلو را ثابت نمی‌کند و باید تجهیزات وابسته نیز بررسی شوند.
خطای زمان حرکت، زمانی مطرح می‌شود که آسانسور نتواند حرکت مورد انتظار را در محدوده زمانی تنظیم‌شده تکمیل کند. اختلال حسگرها، مشکل در ترمز، ایراد موتور، موانع حرکتی یا اشکال در تجهیزات کنترلی از علت‌های احتمالی هستند. ادامه کار بدون بررسی می‌تواند به تجهیزات آسیب بزند؛ بنابراین باید از سرویس‌کار کمک گرفت.
ریست ممکن است در برخی اختلالات موقت یا نرم‌افزاری مؤثر باشد، اما خرابی قطعات، قطع مدار ایمنی، مشکلات برق یا ایرادهای مکانیکی را برطرف نمی‌کند. تکرار ریست بدون شناسایی علت، روش مناسبی برای رفع خرابی نیست. این کار باید فقط مطابق دستورالعمل سازنده و توسط فرد متخصص انجام شود.
این خطا ممکن است به بازبودن یکی از کلیدهای ایمنی، اختلال در قفل درب، قطع سیم‌کشی یا عملکرد یکی از تجهیزات حفاظتی مربوط باشد. چون مدار ایمنی از حرکت در شرایط نامناسب جلوگیری می‌کند، نباید برای پاک‌کردن خطا آن را پل زد یا از مدار خارج کرد.
مدت تعمیر به نوع ایراد، دسترسی به قطعات، پیچیدگی سیستم و نیاز به آزمایش‌های تکمیلی بستگی دارد. رفع یک اتصال ساده ممکن است زمان کمتری نیاز داشته باشد، اما تعمیر برد یا بررسی خطاهای متناوب می‌تواند زمان‌بر باشد. بدون عیب‌یابی اولیه نمی‌توان زمان دقیقی اعلام کرد.
