معرفی سیستم های Open Loop و Close Loop در آسانسور

سیستم کنترل یکی از مهم‌ترین بخش‌های هر آسانسور است و نقش مستقیمی در نحوه حرکت، شتاب‌گیری، کاهش سرعت و توقف کابین دارد. کیفیت عملکرد آسانسور تنها به موتور و تجهیزات مکانیکی آن بستگی ندارد؛ سیستم کنترل و نحوه کنترل حرکت موتور نیز نقش مهمی در نرمی حرکت، دقت توقف و کیفیت کارکرد آسانسور دارد. به همین دلیل، در طراحی و اجرای آسانسورها با سیستم‌های کنترلی مختلفی روبه‌رو می‌شویم که دو نمونه مهم آن‌ها Open Loop و Close Loop هستند.

تفاوت اصلی این دو سیستم به نحوه کنترل عملکرد موتور و استفاده از اطلاعات بازخورد مربوط می‌شود. در سیستم Open Loop، فرمان حرکت بدون دریافت فیدبک مستقیم از خروجی اجرا می‌شود، در حالی که در سیستم Close Loop، اطلاعات عملکرد موتور توسط تجهیزات فیدبک دریافت شده و سیستم کنترل می‌تواند بر اساس این اطلاعات، عملکرد خود را اصلاح کند. این تفاوت در ساختار کنترل، روی مواردی مانند دقت کنترل، کیفیت حرکت و توقف کابین و نحوه واکنش سیستم به تغییرات بار تاثیر می‌گذارد. در ادامه، ابتدا به معرفی سیستم کنترل آسانسور می‌پردازیم و سپس هر یک از این سیستم‌ها را به‌صورت جداگانه بررسی می‌کنیم و تفاوت Open Loop و Close Loop در آسانسور را بررسی خواهیم کرد.

سیستم کنترل آسانسور چیست و چه نقشی در عملکرد آن دارد؟

سیستم کنترل آسانسور وظیفه دارد نحوه حرکت کابین را از زمان شروع حرکت تا رسیدن به طبقه مقصد مدیریت کند. بخش اصلی این سیستم در تابلو فرمان آسانسور قرار دارد و با دریافت فرمان از شستی‌ها و سایر تجهیزات، عملکرد موتور را کنترل می‌کند تا کابین با سرعت و شتاب مناسب حرکت کرده و در محل موردنظر متوقف شود. یکی از اجزای مهم تابلو فرمان، درایو آسانسور یا اینورتر است. درایو با کنترل پارامترهای الکتریکی موتور، سرعت و نحوه حرکت آن را تنظیم می‌کند.

سیستم‌های کنترل آسانسور می‌توانند از روش‌های مختلفی برای کنترل موتور استفاده کنند. یکی از تفاوت‌های مهم میان این روش‌ها، نحوه دریافت و استفاده از اطلاعات مربوط به عملکرد واقعی موتور است. سیستم‌های کنترل آسانسور روش‌های مختلفی برای مدیریت حرکت موتور دارند و Open Loop و Close Loop از مهم‌ترین این روش‌ها هستند. تفاوت این دو رویکرد می‌تواند روی نحوه کنترل حرکت، میزان دقت و کیفیت عملکرد کابین تاثیر بگذارد. در ادامه، هر یک از این دو سیستم را بررسی می‌کنیم تا ببینیم Open Loop و Close Loop چگونه کار می‌کنند، چه مزایا و محدودیت‌هایی دارند و در چه شرایطی استفاده از هرکدام می‌تواند انتخاب مناسب‌تری باشد.

سیستم Open Loop در آسانسور چیست؟

سیستم اپن لوپ (Open Loop) یا حلقه باز یکی از روش‌های کنترل موتور آسانسور است که در آن درایو، موتور را بر اساس فرمان‌ها و پارامترهای از پیش تنظیم‌شده کنترل می‌کند و برای این کار به فیدبک انکودر نیاز ندارد. در این ساختار، درایو با توجه به تنظیمات خود سرعت و گشتاور موردنیاز موتور را مدیریت می‌کند و به همین دلیل، سیستم نسبت به ساختارهای دارای فیدبک، ساده‌تر است.

یکی از مهم‌ترین مزایای Open Loop، سادگی ساختار و کاهش تجهیزات موردنیاز است که می‌تواند در برخی پروژه‌ها هزینه و پیچیدگی راه‌اندازی را کاهش دهد. با این حال، نبود فیدبک مستقیم باعث می‌شود کنترل موتور در شرایطی مانند تغییرات قابل‌توجه بار یا نیاز به دقت بالاتر در سرعت و موقعیت، محدودتر باشد. به همین دلیل، Open Loop بیشتر برای پروژه‌هایی مناسب است که نیاز به کنترل بسیار دقیق و قابلیت‌های پیشرفته حرکتی ندارند.

سیستم Open Loop چگونه کار می‌کند؟

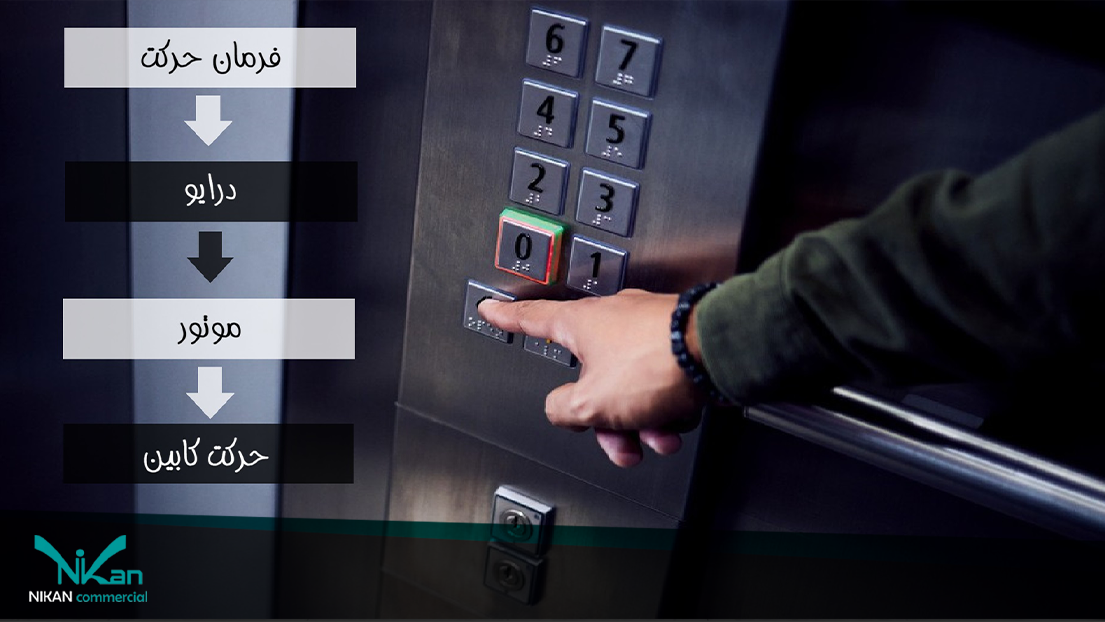

برای درک ساده عملکرد Open Loop می‌توان مسیر کلی آن را به این شکل در نظر گرفت:

در سیستم Open Loop، فرآیند حرکت با فرمان حرکت آغاز می‌شود. زمانی که مسافر طبقه موردنظر را انتخاب می‌کند، این فرمان توسط سیستم کنترل و تابلو فرمان آسانسور دریافت و به درایو ارسال می‌شود. درایو بر اساس فرمان دریافت‌شده و پارامترهای تنظیم‌شده، ولتاژ و بسامد مناسب را برای موتور تعیین می‌کند تا موتور با سرعت و گشتاور موردنیاز شروع به کار کند. نیروی تولیدشده توسط موتور نیز از طریق مجموعه محرکه به حرکت فلکه و در نهایت کابین آسانسور منتقل می‌شود. در کنار این فرآیند، سیستم ترمز آسانسور نیز وظیفه کنترل و متوقف کردن مجموعه محرکه را بر عهده دارد و عملکرد آن باید با سیستم کنترل و حرکت موتور هماهنگ باشد.

درواقع در این مسیر، هر بخش وظیفه مشخصی دارد. در سیستم Open Loop، مسیر اطلاعات از موتور به درایو به‌صورت فیدبک انکودر وجود ندارد و کنترل حرکت بر اساس فرمان و پارامترهای تنظیم‌شده انجام می‌شود.

مزایای سیستم Open Loop

یکی از مهم‌ترین مزایای اپن لوپ ، سادگی ساختار آن است. زمانی که سیستم به تجهیزات فیدبک و اجزای مربوط به آن نیاز نداشته باشد، طراحی و راه‌اندازی می‌تواند ساده‌تر شود. کاهش تعداد تجهیزات کنترلی همچنین می‌تواند روی هزینه اولیه پروژه و پیچیدگی سرویس و عیب‌یابی تاثیر بگذارد. از طرف دیگر، در پروژه‌هایی که شرایط کاری نبستا ثابت است یا در ساختمان‌های کم تردد که نیاز به کنترل بسیار دقیق موتور وجود ندارد، استفاده از ساختار ساده‌تر می‌تواند منطقی باشد. در مجموع، مهم‌ترین مزایای Open Loop را می‌توان در موارد زیر خلاصه کرد:

• ساختار ساده‌تر سیستم کنترل
• هزینه اولیه پایین‌تر در برخی پروژه‌ها
• تعداد کمتر تجهیزات فیدبک
• راه‌اندازی و تنظیمات ساده‌تر
• مناسب برای پروژه‌های کم‌تردد

معایب و محدودیت‌های سیستم Open Loop

در مقابل، نبود فیدبک مستقیم باعث می‌شود سیستم توانایی کمتری برای اصلاح لحظه‌ای عملکرد موتور بر اساس خروجی واقعی آن داشته باشد. به همین دلیل، در شرایطی که وزن کابین و بار، تغییرات زیادی دارد یا دقت بالای حرکت و توقف اهمیت زیادی پیدا می‌کند، محدودیت‌های این ساختار بیشتر خود را نشان می‌دهد. در واقع، هرچه نیاز پروژه به کنترل دقیق‌تر سرعت و موقعیت موتور بیشتر باشد، استفاده از یک سیستم دارای فیدبک می‌تواند مزیت بیشتری ایجاد کند. بنابراین، سادگی Open Loop در بعضی پروژه‌ها یک مزیت است، اما در پروژه‌هایی با نیازهای کنترلی پیچیده‌تر می‌تواند به یک محدودیت تبدیل شود.

سیستم Close Loop در آسانسور چیست؟

سیستم کلوز لوپ (Close Loop) یا حلقه بسته، ساختار پیشرفته‌تری برای کنترل حرکت موتور دارد. تفاوت اساسی آن با Open Loop این است که این سیستم به صورت مداوم بسامد ورودی موتور و سرعت آن را رصد می‌کند و از اطلاعات به دست آمده از این رصدها، برای کنترل و اصلاح عملکرد استفاده می‌کند.

در آسانسور، این بازخورد معمولا با استفاده از تجهیزات فیدبک مانند انکودر انجام می‌شود. انکودر اطلاعاتی درباره وضعیت و حرکت موتور در اختیار سیستم کنترل قرار می‌دهد و درایو می‌تواند بر اساس این اطلاعات، عملکرد موتور را با دقت بیشتری کنترل کند. به این ترتیب، سیستم تنها بر اساس فرمان اولیه عمل نمی‌کند، بلکه عملکرد واقعی را نیز در فرآیند کنترل در نظر می‌گیرد.

سیستم Close Loop چگونه کار می‌کند؟

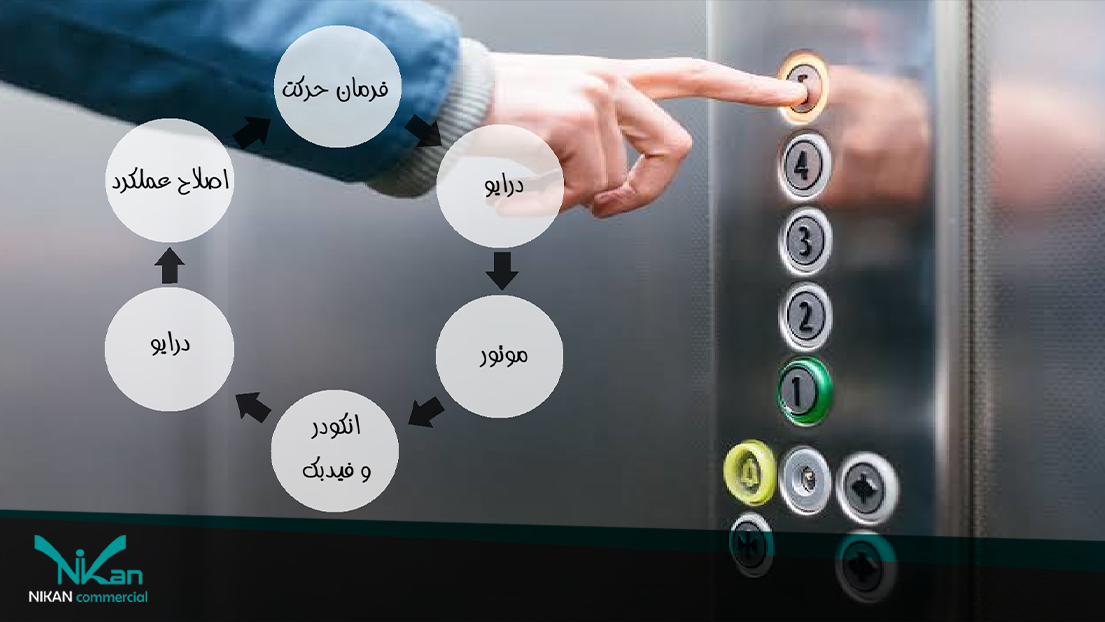

ساختار کلی یک سیستم Close Loop را می‌توان به شکل زیر تصور کرد:

در این حالت، سیستم یک حلقه کنترلی تشکیل می‌دهد. برای مثال، اگر سرعت واقعی موتور با مقدار موردنظر تفاوت داشته باشد، اطلاعات این اختلاف از طریق فیدبک به سیستم کنترل منتقل می‌شود و درایو می‌تواند فرمان مناسب‌تری برای اصلاح عملکرد موتور صادر کند.

همین فرآیند باعث می‌شود کنترل موتور نسبت به Open Loop دقیق‌تر و انعطاف‌پذیرتر باشد. سیستم Close Loop به جای اینکه صرفا به فرمان اولیه متکی باشد، عملکرد واقعی آسانسور در هر لحظه را نیز در نظر می‌گیرد.

نقش انکودر و فیدبک در سیستم Close Loop

در قسمت‌های بالاتر به وظیفه انکودر در این سیستم اشاره شد. انکودر یکی از اجزای مهم در سیستم‌های کنترل آسانسور است که اطلاعات مربوط به سرعت و موقعیت کابین را اندازه‌گیری می‌کند. این اطلاعات به سیستم کنترل بازگردانده می‌شوند تا درایو بتواند عملکرد موتور را با دقت بیشتری تنظیم کرده و حرکت و توقف کابین را کنترل کند. همچنین در سیستم‌های مجهز به اینترنت اشیا (IoT)، می‌توان از این داده‌های عملکردی برای پایش وضعیت آسانسور و تجهیزات آن استفاده کرد.

اهمیت این موضوع زمانی مشخص می‌شود که آسانسور با تغییرات وزن بار داخل کابین مواجه باشد. وزن کابین در زمان استفاده توسط یک مسافر با زمانی که کابین با ظرفیت بالا پر شده است یکسان نیست. سیستم دارای فیدبک می‌تواند تغییرات عملکرد موتور را بهتر تشخیص داده و فرمان‌های کنترلی را متناسب با شرایط واقعی تنظیم کند.

مزایای سیستم Close Loop

مهم‌ترین مزیت Close Loop، کنترل دقیق‌تر عملکرد موتور است. دریافت اطلاعات واقعی از موتور باعث می‌شود سیستم کنترل بتواند اختلاف میان وضعیت موردنظر و وضعیت واقعی را تشخیص دهد و برای اصلاح آن واکنش نشان دهد.

این موضوع می‌تواند در کیفیت حرکت کابین نیز تاثیرگذار باشد. کنترل دقیق‌تر شتاب، سرعت و کاهش سرعت می‌تواند به حرکت نرم‌تر کابین کمک کند و در زمان نزدیک شدن به طبقه نیز امکان کنترل دقیق‌تری را فراهم کند. از مهم‌ترین مزایای این سیستم می‌توان به موارد زیر اشاره کرد:

• کنترل دقیق‌تر سرعت و عملکرد موتور
• امکان استفاده از فیدبک برای اصلاح عملکرد
• حرکت نرم‌تر کابین در صورت تنظیم صحیح سیستم
• دقت بیشتر در کنترل فرآیند کاهش سرعت و توقف
• عملکرد بهتر در شرایط تغییر وزن کابین
• امکان استفاده از قابلیت‌های کنترلی پیشرفته‌تر

البته میزان دستیابی به این مزایا به نوع موتور، درایو، انکودر، تنظیمات سیستم و کیفیت طراحی و راه‌اندازی آسانسور نیز وابسته است و صرفا نصب یک سیستم Close Loop به‌تنهایی تضمین‌کننده عملکرد ایده‌آل نیست.

معایب و محدودیت‌های سیستم Close Loop

در کنار مزایای فنی، Close Loop ساختار پیچیده‌تری نسبت به Open Loop دارد. وجود انکودر و تجهیزات فیدبک به معنای آن است که تعداد اجزای سیستم بیشتر شده و تنظیم و عیب‌یابی آن نیز می‌تواند به تخصص بیشتری نیاز داشته باشد. از نظر هزینه نیز در بسیاری از پروژه‌ها، استفاده از تجهیزات فیدبک و اجزای مرتبط باعث افزایش هزینه اولیه نسبت به یک ساختار ساده‌تر Open Loop می‌شود. بنابراین هنگام انتخاب سیستم باید علاوه بر مزایای فنی، هزینه و نیاز واقعی پروژه نیز مورد توجه قرار گیرد.

Direct Approach چیست و چه ارتباطی با Close Loop دارد؟

دایرکت اپروچ (Direct Approach) روشی برای کنترل حرکت آسانسور در زمان نزدیک شدن کابین به طبقه است که هدف آن رساندن کابین به نقطه توقف با کنترل دقیق سرعت و موقعیت، بدون نیاز به طی کردن یک مسیر طولانی با سرعت بسیار پایین است. برای اجرای این روش، سیستم کنترل باید در لحظه بداند کابین با چه سرعتی و در چه موقعیتی قرار دارد.

اینجاست که ارتباط دایرکت اپروچ با Close Loop مشخص می‌شود. در سیستم Close Loop، انکودر اطلاعات سرعت و موقعیت موتور را به درایو بازمی‌گرداند و درایو با استفاده از این فیدبک می‌تواند سرعت موتور را متناسب با موقعیت واقعی کابین کاهش یا تنظیم کند. بنابراین، Close Loop زیرساخت لازم برای اجرای دقیق Direct Approach را فراهم می‌کند.

تفاوت Open Loop و Close Loop در آسانسور چیست؟

تفاوت اصلی Open Loop و Close Loop در وجود یا نبود حلقه فیدبک در فرآیند کنترل موتور است. در Open Loop، سیستم فرمان را بر اساس پارامترهای تعیین‌شده صادر می‌کند و اطلاعات خروجی موتور برای اصلاح لحظه‌ای به حلقه کنترل بازگردانده نمی‌شود. در مقابل، کلوز لوپ اطلاعات عملکرد موتور را دریافت کرده و از این اطلاعات برای کنترل و اصلاح عملکرد استفاده می‌کند.

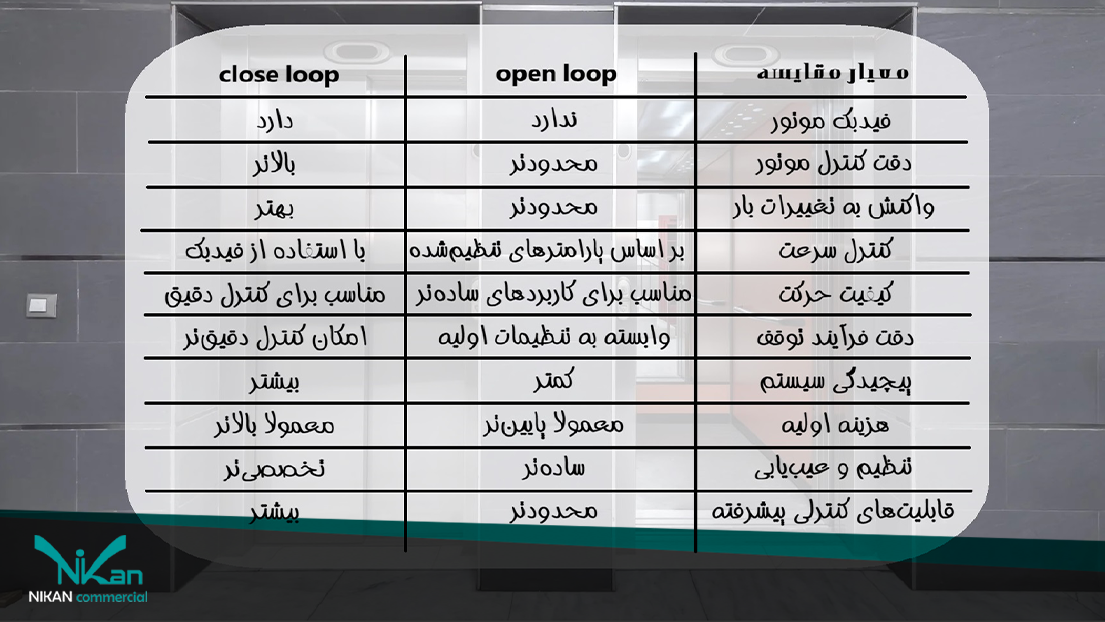

این تفاوت بنیادی، پیامدهایی در نحوه کنترل سرعت، دقت عملکرد، واکنش به تغییرات شرایط کاری و کیفیت حرکت و توقف ایجاد می‌کند. سیستم Open Loop به دلیل ساختار ساده‌تر می‌تواند هزینه و پیچیدگی کمتری داشته باشد، در حالی که Close Loop به تجهیزات فیدبک و تنظیمات دقیق‌تر نیاز دارد اما قابلیت کنترل بیشتری در اختیار سیستم قرار می‌دهد. در جدول زیر مهم‌ترین تفاوت‌های این دو سیستم به صورت خلاصه در اختیار شما قرار داده شده است:

کدام سیستم برای ساختمان شما مناسب‌تر است؟

انتخاب بین سیستم Open Loop و Close Loop باید بر اساس شرایط و نیازهای هر پروژه انجام شود. Open Loop به دلیل ساختار ساده‌تر و هزینه پایین‌تر می‌تواند برای ساختمان‌های کم‌تردد و پروژه‌هایی که به بالاترین سطح دقت حرکتی نیاز ندارند، گزینه مناسبی باشد؛ در مقابل، Close Loop با بهره‌گیری از فیدبک و کنترل دقیق‌تر موتور، برای ساختمان‌های پرتردد، آسانسورهای با سرعت بالاتر و پروژه‌هایی که کیفیت حرکت، نرمی و دقت توقف اهمیت بیشتری دارد، انتخاب مناسب‌تری خواهد بود. با این حال، نمی‌توان Close Loop را برای تمام آسانسورها گزینه‌ای ضروری یا مطلقا بهتر دانست؛ زیرا عواملی مانند ظرفیت و سرعت آسانسور، نوع موتور و درایو، میزان تردد، تعداد توقف‌ها، کاربری ساختمان، سطح دقت موردنیاز و بودجه پروژه باید در انتخاب سیستم مناسب در نظر گرفته شوند.

جمع‌بندی

سیستم‌های Open Loop و Close Loop دو رویکرد متفاوت برای کنترل موتور آسانسور هستند که تفاوت اصلی آن‌ها به نحوه استفاده از فیدبک در فرآیند کنترل بازمی‌گردد. Open Loop ساختاری ساده‌تر دارد و بدون دریافت بازخورد مستقیم از خروجی موتور عمل می‌کند؛ به همین دلیل در برخی پروژه‌ها می‌تواند گزینه‌ای اقتصادی و مناسب برای نیازهای کنترلی ساده‌تر باشد.

در مقابل، Close Loop با استفاده از فیدبک و تجهیزاتی مانند انکودر، اطلاعات بیشتری از عملکرد واقعی موتور در اختیار سیستم کنترل قرار می‌دهد. این ویژگی امکان کنترل دقیق‌تر سرعت و حرکت و در شرایط مناسب، دستیابی به حرکت نرم‌تر و توقف دقیق‌تر را فراهم می‌کند.

با وجود این، انتخاب سیستم مناسب نباید صرفا بر اساس این تصور باشد که یک سیستم همیشه بهتر از دیگری است. نوع موتور، سرعت و ظرفیت آسانسور، میزان تردد، تعداد طبقات، کاربری ساختمان، سطح کیفیت مورد انتظار و بودجه پروژه همگی در انتخاب نهایی تاثیر دارند. بنابراین بهترین انتخاب، سیستمی است که با مشخصات فنی و نیاز واقعی ساختمان هماهنگ باشد.
